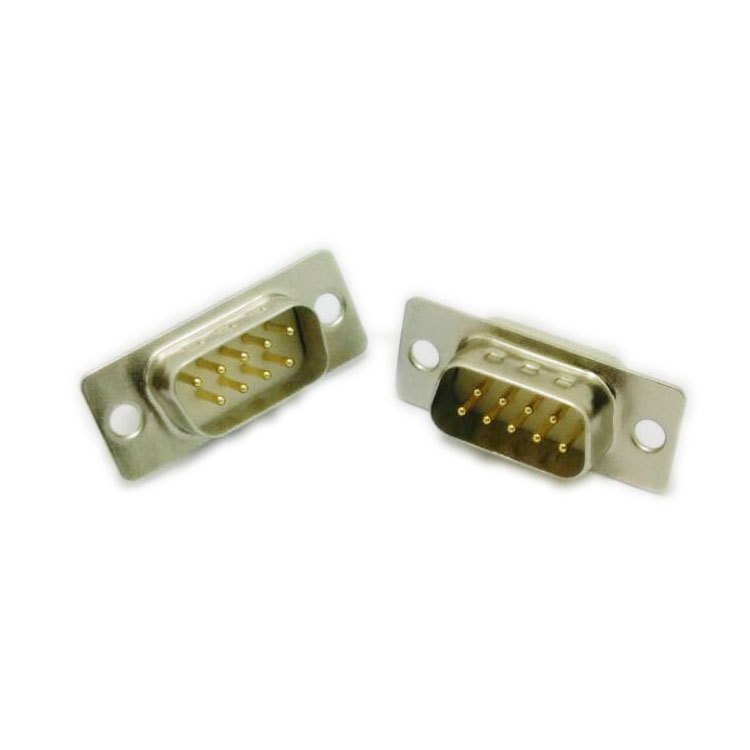

在電子設備串行通信接口設計中，DB9母頭連接器作為RS-232等協議的物理載體，其封裝質量直接影響信號傳輸可靠性。 該連接器通過金屬觸點與公頭匹配，廣泛用于工業控制、儀器儀表等領域。本文鑫鵬博電子針對母頭封裝特性，從引腳定義、PCB布局到焊接工藝，去梳理關鍵設計要點，幫助工程師規避常見設計陷阱。

一、DB9母頭連接器的核心封裝特性解析

1. 引腳排列與方向性：

● 母頭采用9針插孔結構，引腳序號遵循"從右至左"排列規則（俯視PCB時接口朝外），與公頭"從左至右"的序號方向相反。

● 關鍵信號引腳：2腳(TXD)、3腳(RXD)、5腳(GND)，需特別注意與公頭的交叉連接特性。

2. 機械結構適配：

● 外殼輪廓需預留安裝耳固定孔（非金屬化孔），間距需嚴格匹配連接器尺寸圖。

● 建議采用立式封裝時，接口方向平行于PCB板邊，以減小空間占用。

二、DB9母頭連接器封裝PCB設計的關鍵參數

參數類型和規格要求的設計建議為：焊盤孔徑 1.1-1.3mm（適配1mm引腳）、單邊銅環寬度≥0.5mm、引腳間距的行間距9.14mm，列間距2.76mm、避免與周邊元件干涉，固定孔定位 、水平間距需匹配安裝耳，優先參考廠商尺寸圖。

三、DB9母頭連接器封裝設計的典型設計陷阱規避

1. 引腳順序混淆：

母頭PCB封裝需嚴格按"從右至左"標注引腳序號，若誤用公頭封裝方向，將導致2/3腳信號交叉連接，引發通信故障。

2. 焊接工藝選擇：

● 焊板型封裝優先采用激光錫環焊接，可提升效率并保證焊點浸潤性。

● 避免手工焊接導致的引腳變形，建議使用定位夾具固定。

3. 信號完整性保障：

高頻應用場景下，建議在引腳根部增設接地過孔，以抑制電磁干擾。

四、DB9母頭連接器封裝設計的驗證要點

1. 3D模型對齊：封裝需提供機械參考點，確保外殼與PCB板邊距≥2mm。

2. 熱應力測試：模擬焊接降溫過程，驗證熱膨脹系數差異導致的形變風險。

3. 拉拔力驗證：通過公母頭插拔測試，確保接觸力符合規范要求。

總結：DB9母頭連接器的封裝設計需兼顧機械適配性與電氣性能，通過嚴格的引腳定義驗證、工藝參數優化及應力測試，可有效提升設備通信可靠性。建議設計階段即參考具體型號的官方尺寸圖紙，并優先采用經過驗證的封裝庫文件。
