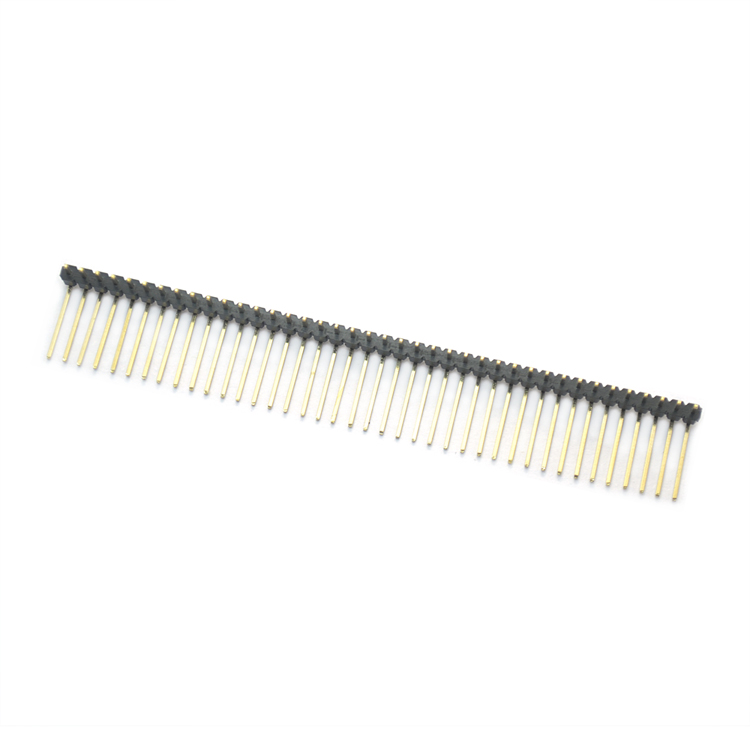

單排排針連接器是一種廣泛使用于電子產品中的連接器類型，其PCB封裝流程需要經過多個步驟，本文鑫鵬博連接器廠家主要為大家分享單排排針連接器進行PCB封裝流程的5個步驟！

一、設計原理圖：

在進行單排排針連接器的PCB封裝之前，首先需要設計原理圖，該原理圖需要明確器件的引腳個數、位置和類型等信息，同時也需考慮連接器的大小和布局問題。

二、創建封裝結構：

根據設計原理圖，可以開始創建連接器的PCB封裝結構，這一步通常需要使用專業的PCB設計軟件，例如Altium Designer、Eagle等等。在創建過程中需要設置管腳數量、引腳排列方式和間距等參數，以確保排針連接器可以與目標電路板完美匹配。

三、繪制封裝圖形：

完成PCB封裝結構創建后，可以進行排針連接器的繪制工作，這個步驟需要根據具體封裝要求來做出相應的設計更改。如有必要還需添加符號，方便后續使用。

四、添加屬性：

在繪制完成后，還需添加屬性信息，包括引腳名稱、管腳編號以及機械尺寸等信息。這些屬性數據將會與封裝圖形一起存儲，方便后期的使用及修改。

五、驗證和測試：

當完成所有步驟后，設計師們需要對所生成的單排排針連接器進行驗證和測試，驗證流程需要確保PCB封裝圖形與原理圖相匹配，以及管腳編號和機械部件尺寸等符合要求。測試則會基于實際電路板進行通電驗證，確保連接器被正確識別并可以正常連接。

上文講解單排排針連接器進行PCB封裝流程就分享到這里了，如果想了解連接器行業其他方面的知識可以關注鑫鵬博電子科技有限公司的官方網站或微信公眾號。深圳市鑫鵬博電子科技有公司是集研發、生產、銷售、服務于一體的精密接插件及線束的專業生產連接線連接器廠家，20年專業于高質量的連接器、排針排母連接器、簡牛牛角連接器、D-SUB連接器、RJ45連接器、FPC連接器、USB連接器，連接線、端子線、注塑線、各種電子線束等的生產研發，產品品種已20000余種，完全能夠滿足各類高端客戶的需求。咨詢熱線:0755-29055299！
