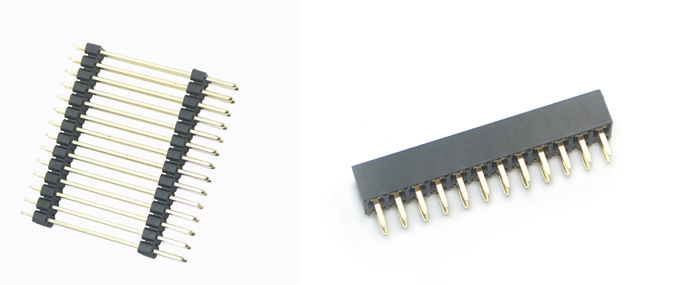

隨著智能電網建設加速推進，智能電表對連接器提出了高可靠、長壽命的新要求。排針排母連接器作為關鍵互連元件，其技術方案直接影響設備15年以上的服役穩定性。本文鑫鵬博電子將闡述智能電表排針排母連接器從材料選型到失效預防的全鏈路技術對策。

智能電表排針排母連接器連接技術專項方案如下：

一、嚴苛環境適應性設計：

1. 材料優選組合

o 觸點材料：鍍金層≥0.8μm（符合IEC 60352-2）

o 絕緣體：耐候性PBT+30%玻纖（CTI≥600V）

2. 防護等級強化

o 密封方案：IP68級硅膠灌封（-40℃~125℃）

o 抗震動設計：雙觸點冗余結構（通過IEC 60068-2-6測試）

二、電氣性能優化：

參數標準值測試方法接觸電阻≤10mΩ四線法@1A絕緣電阻≥1000MΩDC500V耐電壓AC2500V/1minIEC 61010-1

三、工藝控制要點：

1. 焊接工藝：

o 推薦回流焊曲線（無鉛）： 預熱區：120-180℃/90s 回流區：峰值245℃±3℃/45s

2. 裝配公差：

o 插合偏差≤0.2mm

o 保持力≥15N（10次插拔后）

四、可靠性驗證體系：

1. 加速老化測試：

o 85℃/85%RH環境下2000小時

o 插拔壽命≥5000次（50次/日×10年）

2. 現場失效分析：

o 建立鍍層磨損率模型：V=0.02μm/年

o 接觸壓力衰減預警值：初始值80%

五、智能診斷集成：

建議在連接器集成：

? 溫度傳感器（精度±0.5℃）

? 阻抗監測電路（采樣率1kHz）

本方案融合了電力行業標準DL/T 645-2024的最新要求，特別針對智能電表排針排母連接器進行戶外安裝場景中的凝露、紫外線老化等問題提出創新解決方案。如需具體型號的選型建議或測試數據，可提供詳細工況參數進一步深化設計。
