概述

HY6801漏電繼電器又稱為剩余電流動作繼電器，主要用于與交流接觸器或低壓斷路器組成的線路保護裝置，對線路的接地故障進行保護。適用于中性點直接接地低壓220V或380V配電系統中（即TT系統），也適用于TN-S系統和TN-C-S系統中的S部分接線，提供接地故障保護。防止用電設備事故和電氣火災的發生，也可用來對人身提供間接接觸電擊保護。HY6801剩余電流動作繼電器的電子線路中，主要電子元件采用集成電路，元件經嚴格篩選老化，故性能穩定，工作可靠。作測量元件的零序電流互感器鐵芯，選用高導磁率環形材質，其平衡特性好，大功率設備投運時，剩余電流動作繼電器不會誤動作。面板上數碼管可直接顯示漏電電流值，便于監測被保護配電系統的對地泄漏電流。目前很多的剩余電流漏電繼電器的誤動時間嚴重，造成了很多不必要的損失，而通過HY6801漏電繼電器可實現對電路剩余電流的智能分析，有效的避免誤動作造成的損失。

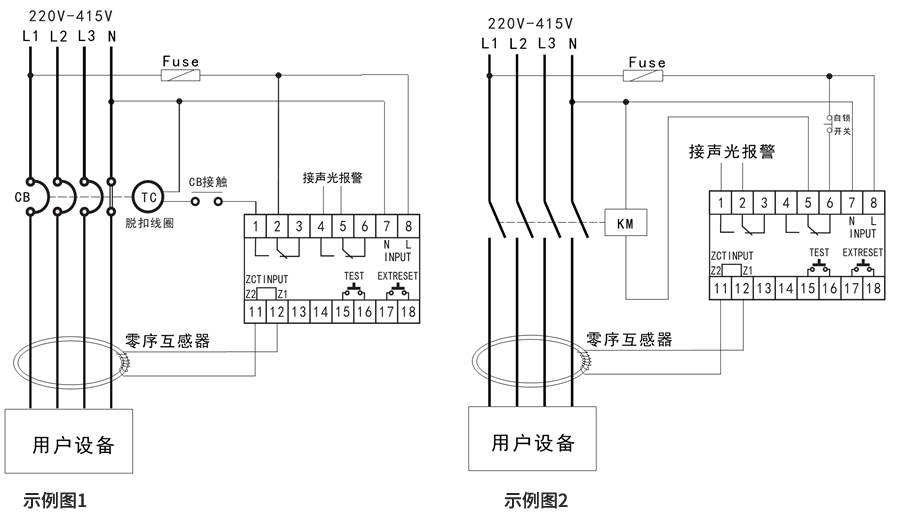

HY6801接線示意圖

主要功能

1、預報警功能：其范圍值為10mA~20A之間，當預報警發生時，預報警指示燈動作，蜂鳴器響。當實際剩余電流低于報警值后，預報警燈恢復。
2、報警功能：其范圍值為10mA~20A之間，報警發生時，報警指示燈動作，蜂鳴器響。漏電故障解除后，報警燈恢復。
3、無源開關量輸入：當開關量輸入兩端子短接閉合時，預報警輸出觸點動作，報警輸出觸點動作，當開關量輸入兩端子恢復為斷開時，預報警輸出觸點保持，報警輸出觸點保持。
4、測試功能：通過按住“測試”鍵不放，直至發出警報狀態。此時數碼管顯示“OUT”，蜂鳴器響 ，兩路報警輸出觸點動作。

性能特點

●提供人體直接和間接接觸電擊保護。
●提供設備和財產火災監控保護。
●寬范圍剩余電流監測，監測范圍為10mA~20A。
●既可監測交流剩余電流又可監測脈動直流剩余電流。
●高電流測量精度可達1%。
●報警值可設置，報警延時時間可設置。
●剩余電流預先報警功能，預選報警繼電器輸出功能。
●剩余電流報警功能，報警繼電器輸出。
●開關量輸入，可通過輸入開關量信號控制所有輸出觸點工作。
●電流互感器連接監測功能，當連接故障時，不能正常顯示漏電值時則顯示為“OPEN”。
●RS485通訊功能，采用MODBUS通訊協議，可進行系統集成控制。
