• JZS-15B用途

  JZS-15B延時中間繼電器作為輔助繼電器，用于直流操作的保護回路中，以增加主保護繼電器的觸點數量和觸點容量。

  JZS-15B原理及結構

  本繼電器由電子元件、CMOS集成數字電路組成作延時元件，及小型大功率繼電器組成。

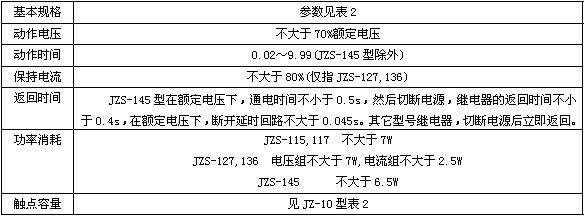

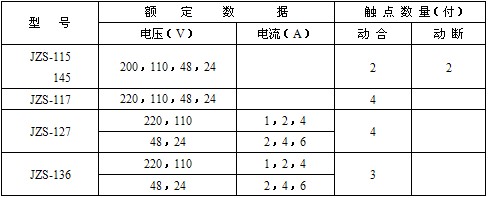

  主要技術數據

  表1


  表2


  表3

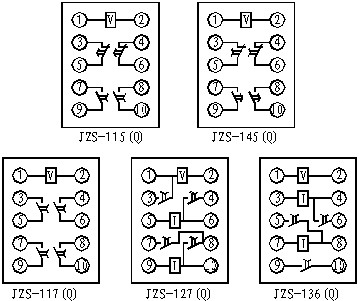

  JZS-15B內部接線圖

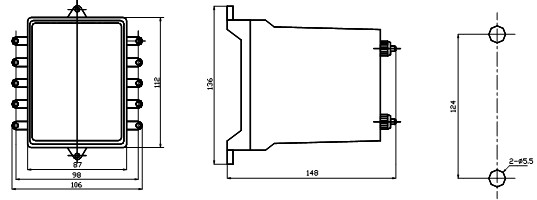

  JZS-15B外形及安裝開孔尺寸圖
