• RWL-D概述

  RWL-D系列導軌式集成電路無輔源電流繼電器用于發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器，體積下、重量輕、精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬，無需提供直流輔助電源可完全替代電磁型電流繼電器。RWL系列無輔源電流繼電器采用撥碼開關整定電流值，改變整定值無需校驗，整定范圍寬，有利于用戶壓縮庫存品種。

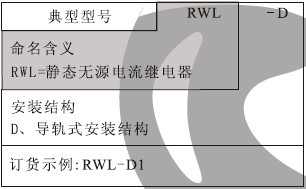

  RWL-D繼電器型號含義


  RWL-D主要技術參數

  1、功率消耗：交流回路功耗小于1.5VA(交流額定值5A時)。
  2、整定誤差
  a、整定值在2-99.9A范圍內，整定平均誤差的絕對值不大于3%；
  平均誤差=(5次測量平均值-整定值)/整定值×100%。
  b、在基準條件下，同一整定值上測量的5次動作值的較大值和較小值應不大于的4%。
  c、在-10℃~50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的5%。
  3、交流額定值：5A，50Hz(可長期接通15A電流)。
  4、動作時間:1.1倍整定值的動作時間不大于40ms；2倍整定值的動作時間不大于35ms。
  5、返回系數：0.85-0.95
  6 返回時間：不大于27ms。

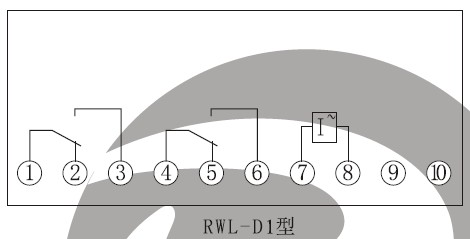

  RWL-D內部接線（正視圖）

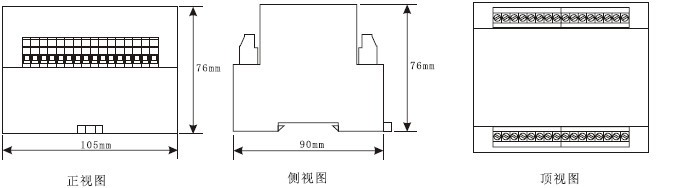

  RWL-D外形尺寸圖
