• 概述

  HBDNY-52/1電流繼電器主要用于輸電線、變壓器和電機的短路、過電流、過負荷和零序電流保護線路中，作為起動元件。HBDNY-52/1采用集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點，提供直流輔助電源后可替代電磁型電流繼電器，輔助電源采用開關電源變換，交直流通用，工作范圍大。

  型號及含義



  工作原理

  HBDNY-52/1電流繼電器采用進口集成電路構成。被測量的交流電流I~經隔離變流器后，在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流，整流后的脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處于動作狀態，反之，若直流電壓Uo高于參考電壓Ue，電平檢測輸出負信號，HBDNY-52/1處于不動作狀態。原理如下圖所示：



  HBDNY-52/1電流繼電器動作值整定范圍



  HBDNY-52/1技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	220V、240V、380V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  動作時間	過電流≤20ms，低電流≤30ms
  返回時間	過電流≤30ms，低電流≤25ms
  過電流返回系數	>0.90
  低電流返回系數	<1.1
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

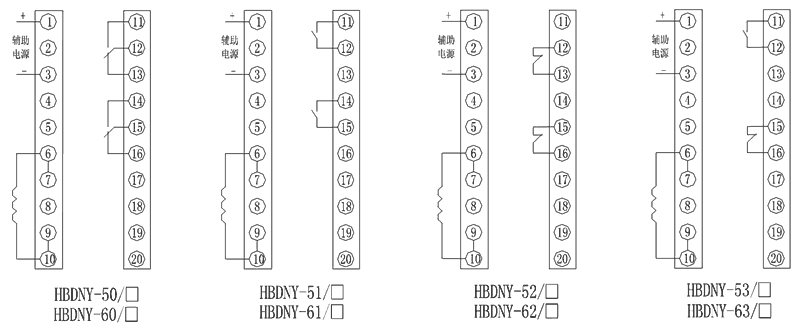

  接線圖



  主要特點









  企業實拍



  HBDNY-52/1安裝結構
