• 概述

  HBZY-303中間繼電器用于工業自動化控制和電力系統二次回路中，作為中間輔助和擴大控制范圍之用。HBZY-303常規的安裝結構采用嵌入式板后接線和凸出式板前接線兩種，也可采用導軌安裝結構，該結構具有接線方便、多個拼接、整定精度高、動作準確等特點。

  HBZY-303主要特點

  ●體積小，觸點斷開容量大。
  ●線圈激磁為直流。
  ●導軌安裝，具有安裝方便、接線簡單。
  ●采用靜態集成電路，具有精度高、動作可靠等特點

  HBZY-303型號及含義



  HBZY-303觸點形式及額定電壓

  型號	觸點形式	動作時間	返回時間	工作電壓
  HBZY-301/D	4常開	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-301/A	4常開	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-302/D	6常開	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-302/A	6常開	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-303/D	8常開	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-303/A	8常開	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-304/D	2轉換	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-304/A	2轉換	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-305/D	4轉換	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-305/A	4轉換	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-306/D	6轉換	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-306/A	6轉換	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-307/D	6常閉	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-307/A	6常閉	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-308/D	8常閉	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-308/A	8常閉	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-309/D	2轉換6常閉	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-309/A	2轉換6常閉	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-310/D	4轉換2常閉	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-310/A	4轉換2常閉	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-311/D	2常開4常閉	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-311/A	2常開4常閉	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-312/D	2常開6常閉	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-312/A	2常開6常閉	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-313/D	2常開2轉換	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-313/A	2常開2轉換	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-314/D	2常開2轉換4常閉	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-314/A	2常開2轉換4常閉	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-315/D	2常開4轉換	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-315/A	2常開4轉換	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-316/D	4常開2轉換	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-316/A	4常開2轉換	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-317/D	4常開2轉換2常閉	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-317/A	4常開2轉換2常閉	<20mS	<20mS	AC：110V、220V、240V、380V
  HBZY-318/D	6常開2轉換	<20mS	<20mS	DC：24V、48V、110V、220V
  HBZY-318/A	6常開2轉換	<20mS	<20mS	AC：110V、220V、240V、380V

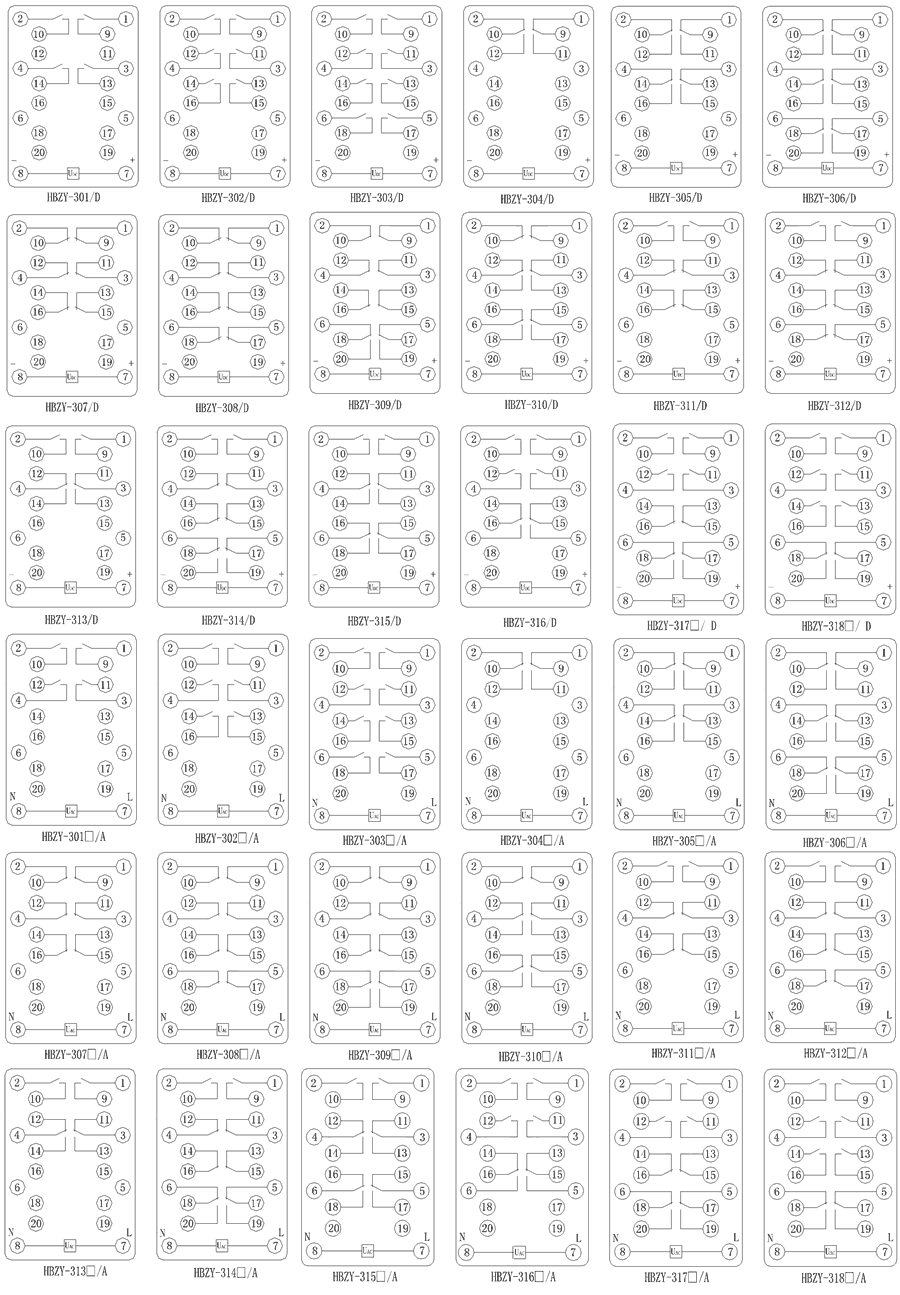

  接線圖



  HBZY-303技術參數

  額定參數
  直流額定電壓	24V、48V、110V、220V可選
  交流額定電壓	110V、220V、240V、380V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  返回值	<50%額定值
  動作時間	<20mS
  返回時間	<20mS
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周?chē)艌?chǎng)強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  企業實拍



  導軌安裝結構



  凸出固定式安裝結構



  凸出插拔式安裝結構



  嵌入插拔式安裝結構
