HBDY-9B22/DE欠電壓繼電器

文章類別：HBDY-9型無源電壓繼電器

文章概述

產品型號：HBDY-9B22/DE電壓繼電器
動作時間：小于45ms
返回時間：小于30ms
返回系數：小于1.1

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HBDY-9B22/DE電壓繼電器為無輔源電壓繼電器，用于發電機、變壓器、輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。HBDY-9B22/DE采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

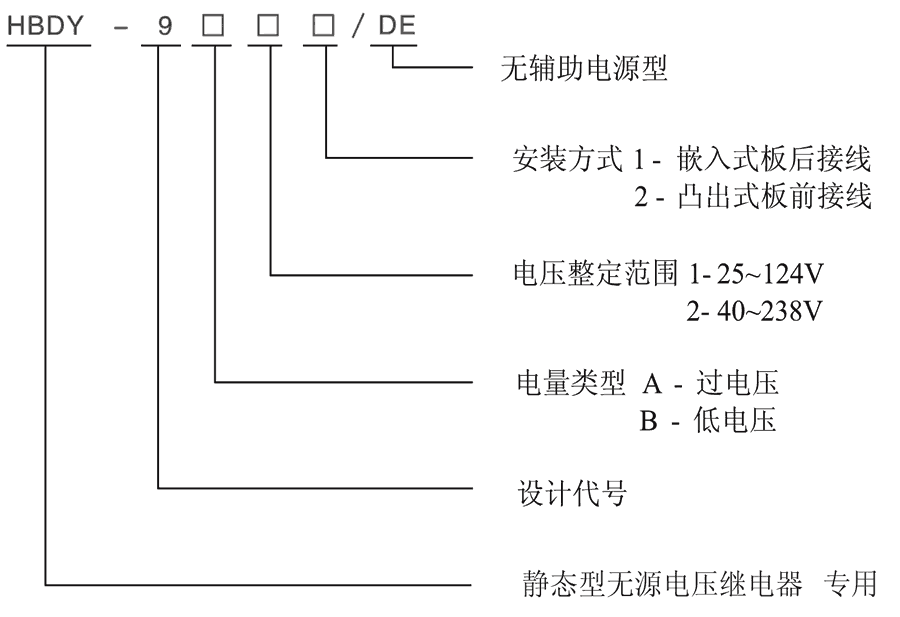

HBDY-9B22/DE型號及其含義

主要特點

■整定方便，采用三位撥碼開關整定電壓值，直觀方便，無須校驗。
■整定范圍為25V~124V或40V~238V。
■HBDY-9B22/DE電壓繼電器無需輔助電源，交直流通用。
■精度高、級差小為1V、誤差小。
■可靠性高，無抖動，無拒動，動作快，返回系數高。

HBDY-9B22/DE工作原理

被測電壓經過隔離取樣后，得到與被測電壓成比例的取樣電壓Ui，然后經過撥碼整定，再進行整流濾波，得到直流Uo，邏輯回路將Uo與門坎電壓Uz進行比較。若Uo<Uz，則出口繼電器不動作；若Uo>Uz，則出口繼電器動作。欠電壓在欠電壓狀態下動作指示燈發光，過電壓在過電壓狀態下動作指示燈發光。HBDY-9B22/DE電壓繼電器還設有專門電路，保證出口繼電器在上電瞬間和不穩定時封鎖出口繼電器，使之不動作。

HBDY-9B22/DE觸點形式及動作方式

型號	動作方式	整定范圍	返回系數	返回時間
HBDY-9A11/DE	過電壓繼電器	AC/DC：25V~124V	>0.9	<45ms
HBDY-9A12/DE	過電壓繼電器	AC/DC：25V~124V	>0.9	<45ms
HBDY-9A21/DE	過電壓繼電器	AC/DC：40V~238V	>0.9	<45ms
HBDY-9A22/DE	過電壓繼電器	AC/DC：40V~238V	>0.9	<45ms
HBDY-9B11/DE	欠電壓繼電器	AC/DC：25V~124V	>0.9	<45ms
HBDY-9B12/DE	欠電壓繼電器	AC/DC：25V~124V	>0.9	<45ms
HBDY-9B21/DE	欠電壓繼電器	AC/DC：40V~238V	>0.9	<45ms
HBDY-9B22/DE	欠電壓繼電器	AC/DC：40V~238V	>0.9	<45ms

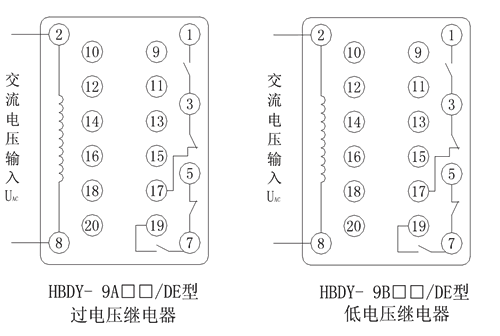

HBDY-9B22/DE接線圖

HBDY-9B22/DE技術參數

額定參數
輔助電源	AC/DC：25V~124V、AC/DC：40V~238V
過電壓返回系數	>0.9
欠電壓返回系數	<1.1
過電壓動作時間	<30ms
欠電壓動作時間	<45ms
過電壓返回時間	<45ms
欠電壓返回時間	<30ms
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
